Kraftstoffbehältergruppen (erdversenkt):
1940 gab es drei erdversenkte Kraftstoffbehältergruppen mit insgesamt 30 Behältern.
- Gruppe I: 10 Behälter
- Gruppe II: 11 Behälter
- Gruppe III: 9 Behälter
Das Fassungsvermögen betrug pro Kraftstoffbehälter 3.333 m³. Die Behälter hatten eine Länge von 45,84 Metern und einen Durchmesser von 10,00 Metern.
Die Behältersohle war ca. 15,00 Meter tief unter der Erdoberfläche angelegt worden. Die Stahlbetonmäntel waren ca. 0,60 Meter stark. Über jedem Behälter befand sich eine Zerschellerschicht und eine Erdüberdeckung von mindestens 2,00 Metern.
Die Stahlelemente wurden an den Stoßfugen vernietet. Das Stahlblech hatte eine Stärke von 10 mm und wurde mit Trägern IP 28 ausgesteift.
Die maschinellen und elektrotechnischen Einrichtungen des Behälters betrugen im wesentlichen:
- Kreiselpumpe mit Motor
- Rohrleitungen und Armarturen
- Meßinstrumente
- Fangkästen
- Innenleitungen
- Starkstrom- Entlüftungs- und Beleuchtungsanlage
- elektrische Verteilung und Installation
- Rolldeckel und Lüftungshaube
Innenleitungen:
- Fülleitung
- Saugleitung
- Gaspendelleitung
- Vollanzeigeleitung
- Entwässerungsleitung
- Leitung für Inhaltsanzeiger
- Ausgleichsleitung

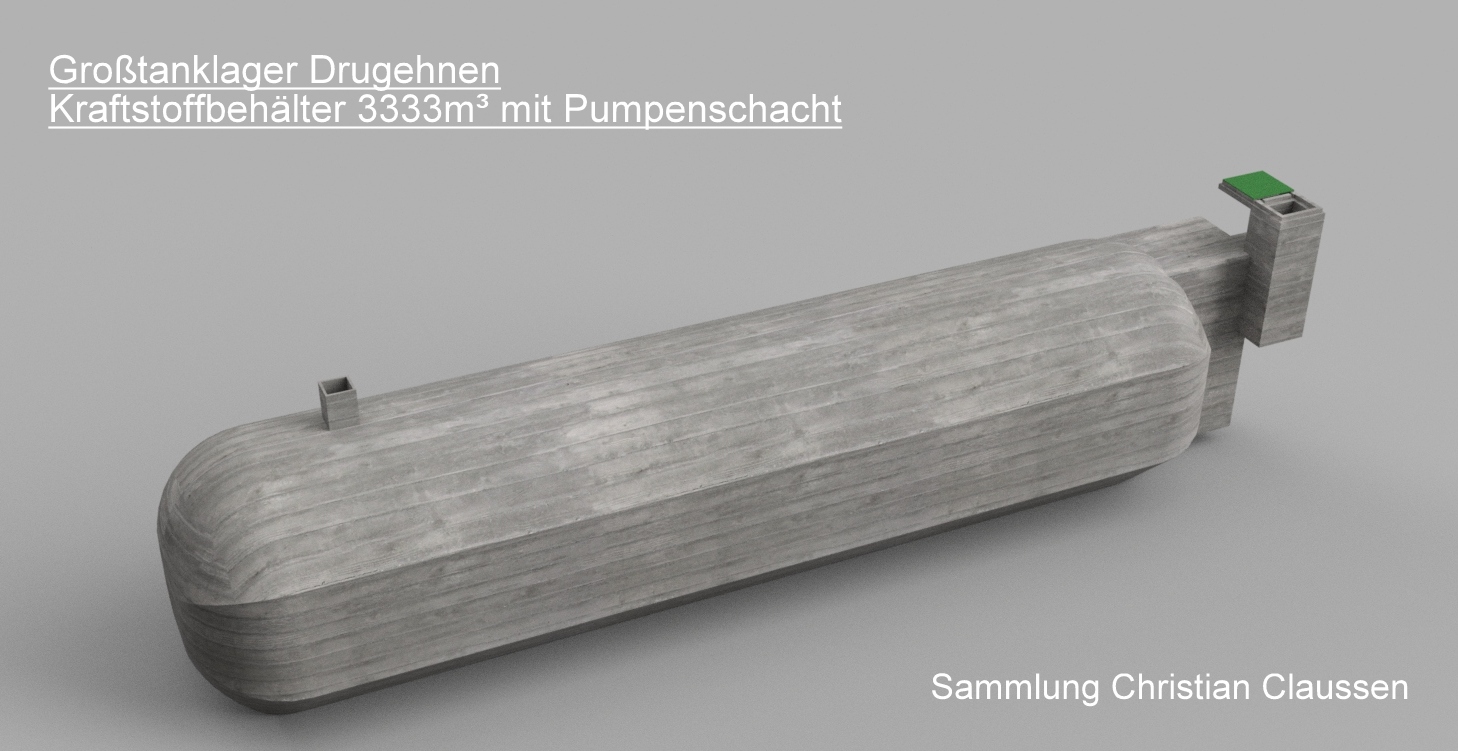

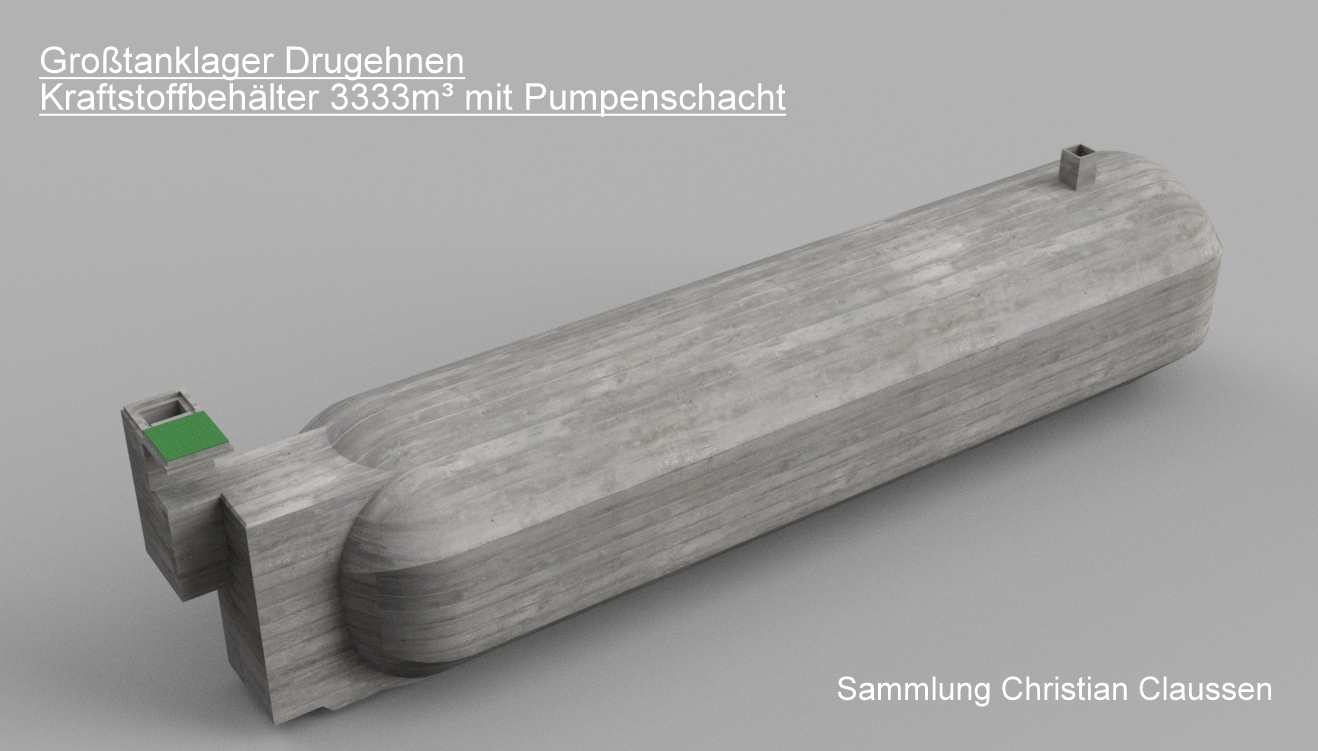

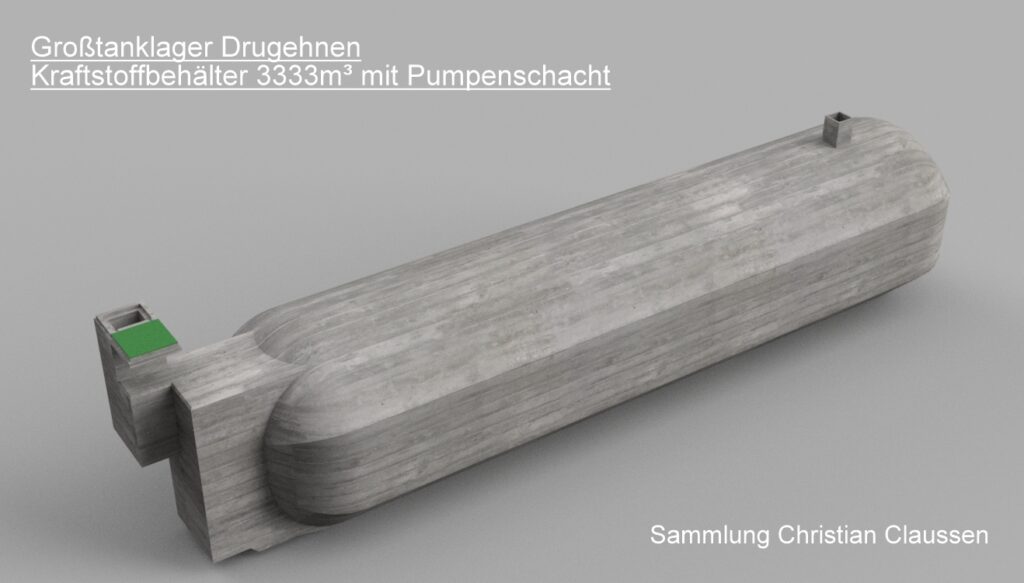

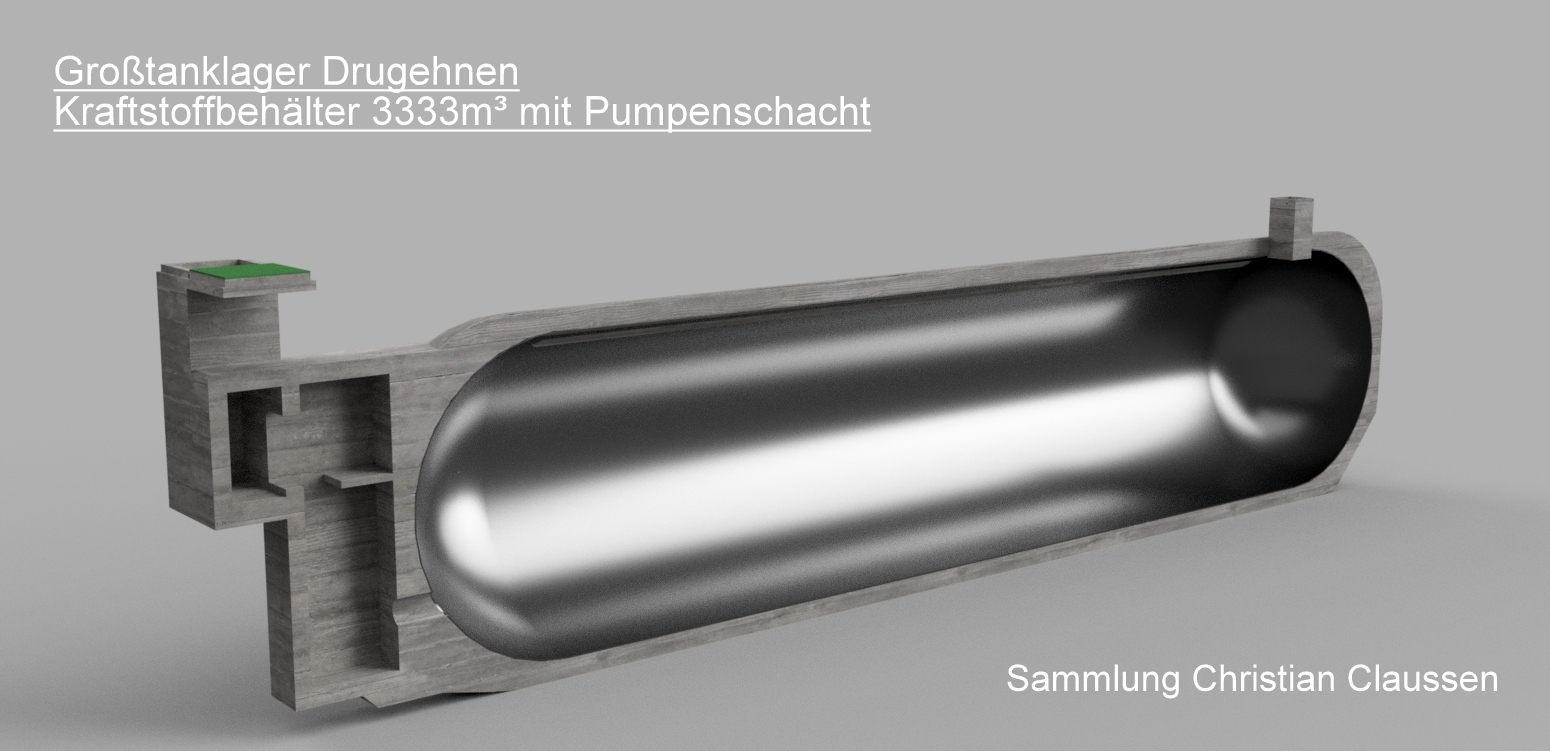

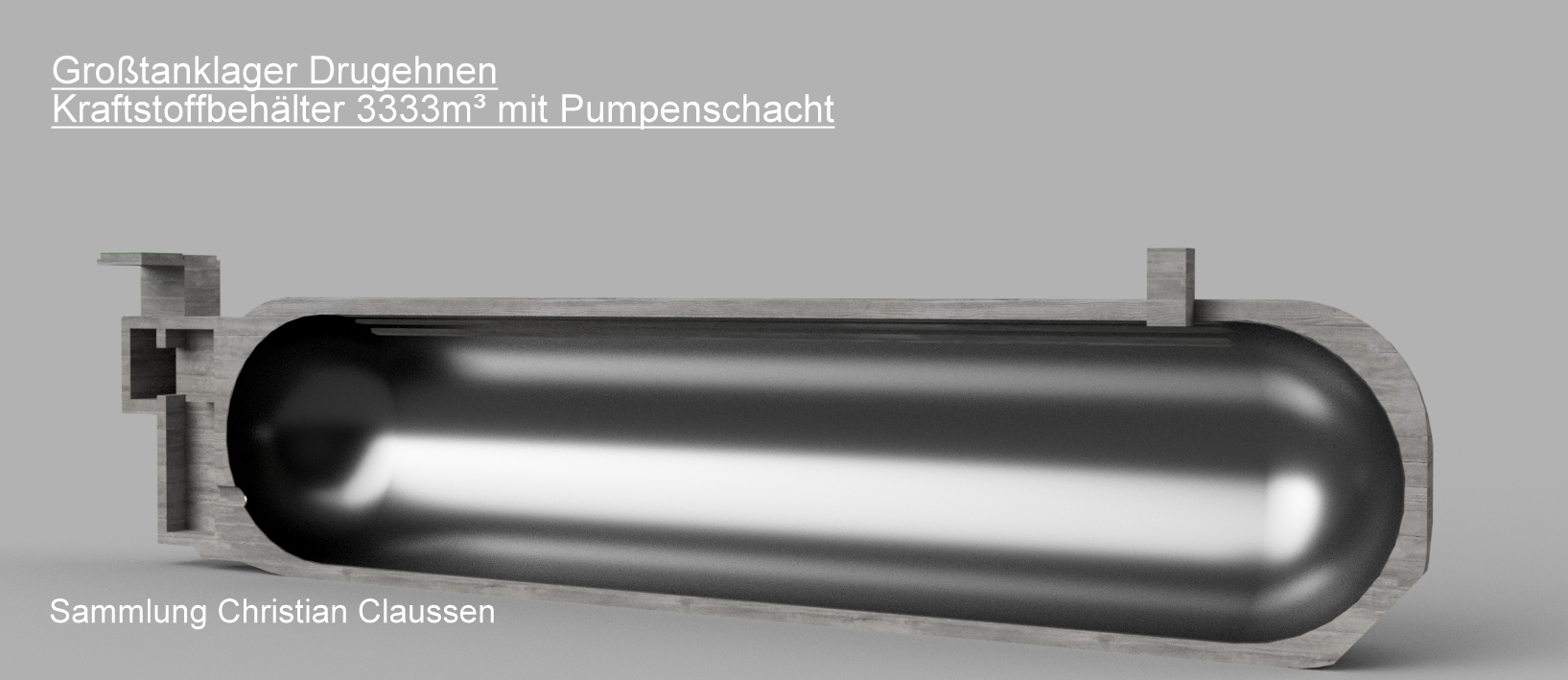

Das 3D-Model zeigt einen erdversenkten Kraftstoffbehälter aus dem Tanklager Drugehnen.
