Notstrom-Dieselanlage (unterirdisch):
Die Dieselanlage war in einem unterirdischen Bunker aus Stahlbeton untergebracht. Der Bunker bestand aus zwei großen Räumen und zwei kleineren Vorräumen. Die Räume dienten zur Aufnahme einer elektrischen Stromerzeugungsanlage mit Dieselmotorenantrieb einschließlich elektrischer Schaltanlagen.
Maschinen und maschinelle Anlagen, Betriebsausstattung.
- 1 Dieselmotor MAN 590 PS Typ G 6 V 42
- 1 Generator Siemens 500 kVA Typ FW 450-10-14
- 1 Erregermaschine Siemens Typ G
- 1 Luftflasche Mannesmann 400 Liter
- 1 Kompressor Golditzer Typ SRH 11417
- 1 Dieselmotor Deutz 6 PS Typ MRH 517
- 1 Elektromotor Siemens 5,2 kW Typ TMR 63/6
- 1 Kühlwasserpumpe Schwabe/Erfurt 3 kW
- 1 Belüftungsanlage mit Turbine AEG 5 kW
- 1 Entlüfter Betzlüfter 1,5 kw
- 1 Kraftstoffbehälter 20 m³
- 2 Kühlwasserbehälter in Kastenform je 12,5 m³
- 1 Laufkatze mit Kettenzug 2,5 to
- 1 Hochspannungsanlage 8 Zellen Siemens-Schuckert
- 1 Hochspannungsspannschalter Siemens-Schuckert
- 3 Trennschalter Siemens-Schuckert
- 2 Sicherungsschalter Siemens-Schuckert
- 3 Trafos Siemens 250 kVA
- 2 Stromwandler Siemens-Schuckert
- 2 Spannungswandler Siemens-Schuckert
- 1 Sicherungsschrank aus Holz
- 1 Zählerschrank aus Holz
- 1 Niederspannungsverteilung Siemens-Schuckert
- 1 Beleuctungsanlage
- 1 Notbeleuchtungsanlage
- 2 Afabatterien mit je 12 V
- 1 Trockengleichrichter Siemens Typ 24/4

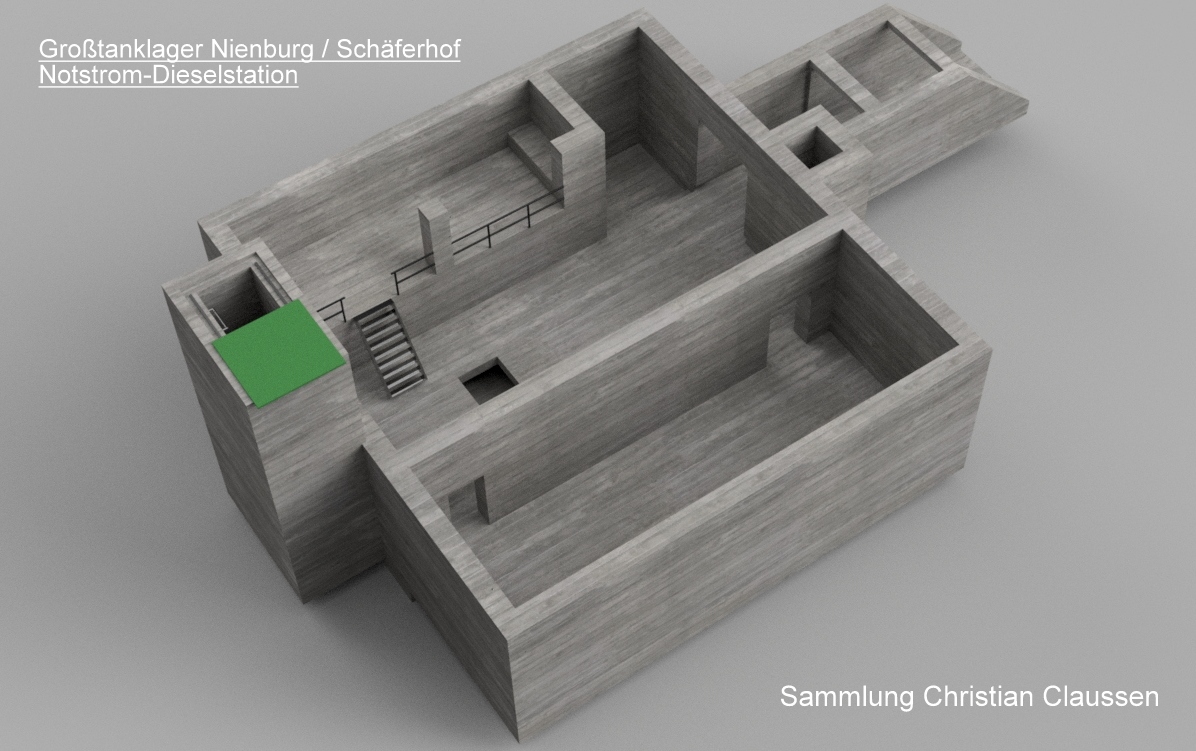

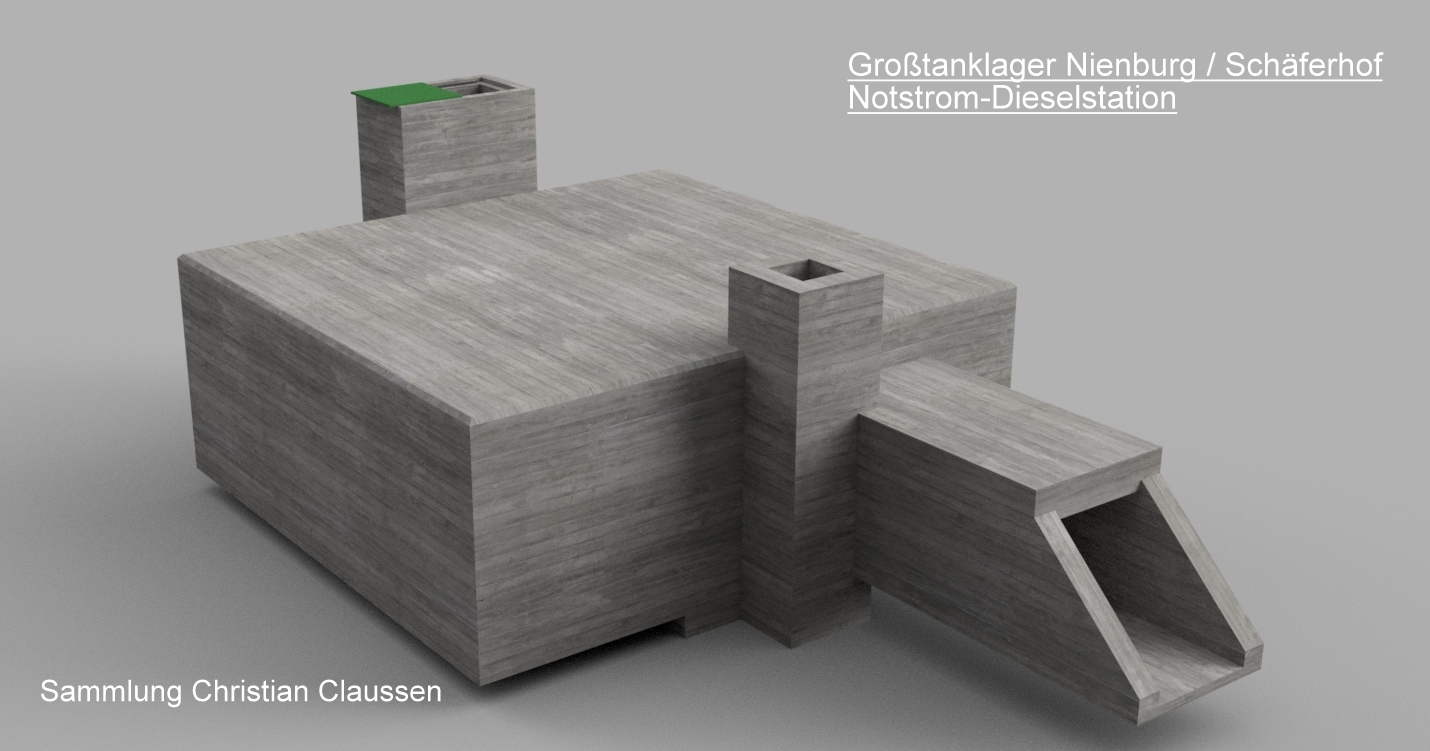

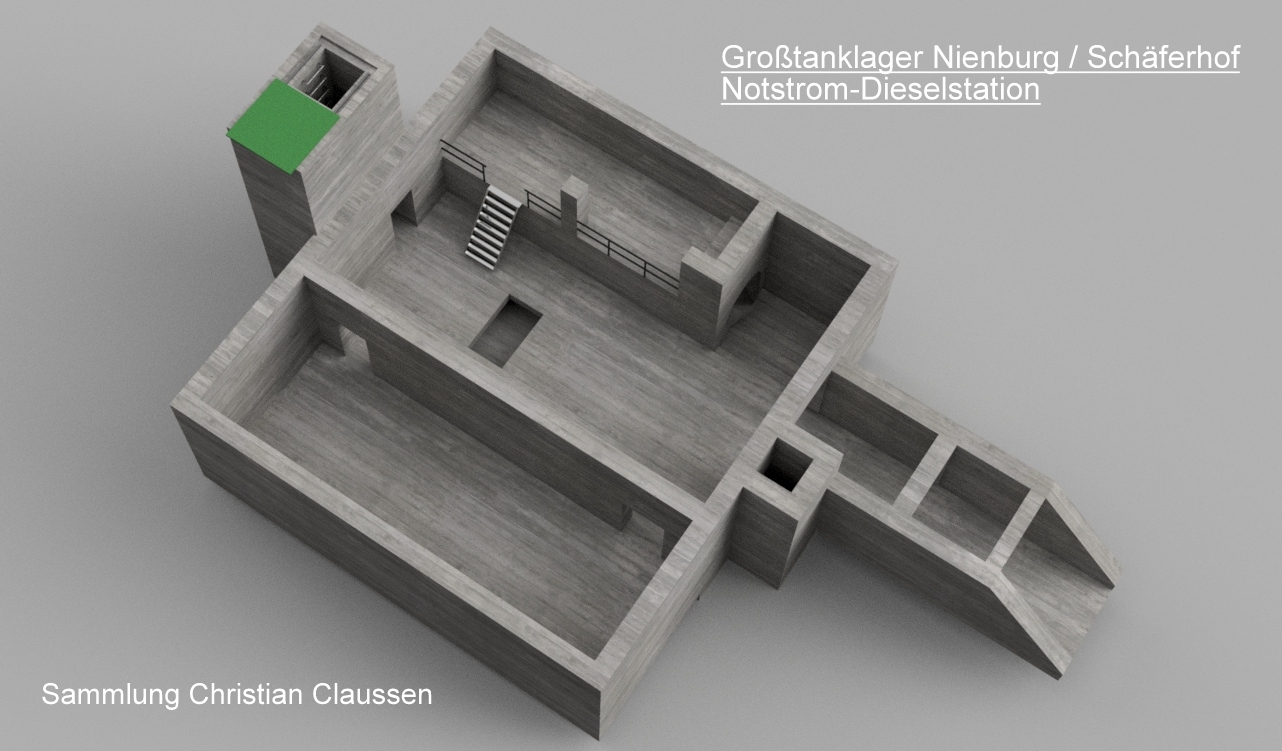

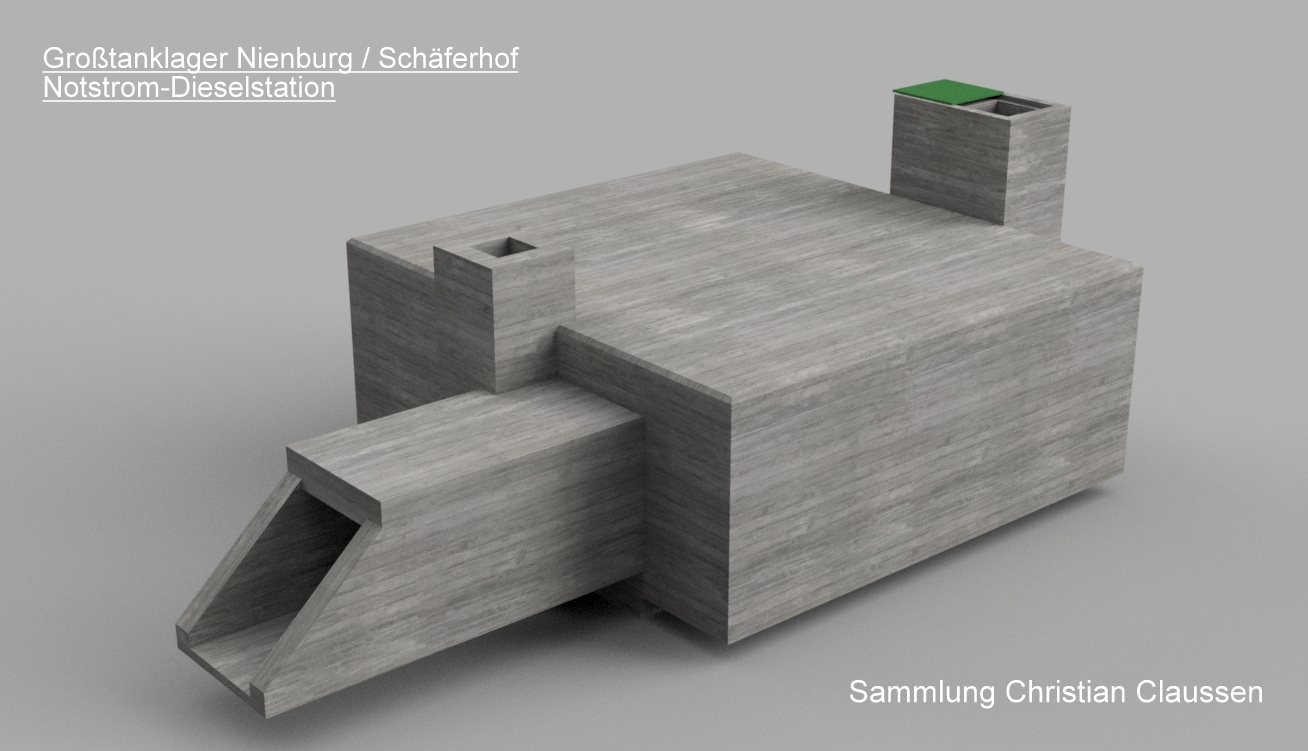

Das 3D-Model zeigt die Notstrom-Dieselanlage des Tanklagers Nienburg/Schäferhof. Der Bunker war Baugleich mit dem in Krailling. Im 3D-Model fehlen die Schächte für die Be- und Entlüftung.
